Программирование графических процессоров с использованием Direct3D и HLSL



Вывод текста


Довольно часто возникает необходимость вывести на экран некоторый текст. Традиционно разработчики двумерных и трехмерных приложений для вывода информационных сообщений использовали следующий подход:

  1. Создание текстуры, содержащей все буквы алфавита и цифры;
  2. Определение для каждого символа в текстуре его положения, например, текстурные координаты;
  3. Когда было нужно выводить текст, создается прямоугольник, содержащий нужный символ;
  4. Устанавливаются нужные текстурные координаты, и производится вывод;
  5. Эти шаги повторяются для каждого выводимого символа.

Библиотека Direct3D предоставляет более простые возможности по отображению текста на экране. Как обычно, вначале мы должны объявить переменные интерфейсного типа.

C++LPD3DXFONT font;
Pascalvar font: ID3DXFont;

Следующий шаг – это создание самого шрифта с помощью функции D3DXCreateFont(). Данная функция имеет довольно много параметров создаваемого шрифта, но мы рассмотрим только самые необходимые. Первый параметр представляет собой ссылку на устройство вывода; второй параметр задает высоту букв шрифта (размер); третий параметр определяет ширину символов; четвертый параметр определяет, будет ли шрифт полужирным или обычным (это реализуется через предопределенные константы FW_NORMAL и FW_BOLD); пятый аргумент определяет количество мип уровней для символа (как правило, этот параметр равен нулю); шестой параметр задает, будет ли шрифт курсивный через булевскую переменную; седьмой – задает используемый набор символов (реализуется через константы, например: ANSI_CHARSET, DEFAULT_CHARSET, SYMBOL_CHARSET, RUSSIAN_CHARSET); восьмой параметр определяет, как операционная система будет выравнивать (подгонять) требуемый размер шрифта с реальным (как правило, используют константу OUT_DEFAULT_PRECIS); девятый параметр имеет смысл для растровых шрифтов и задает качество интерполяции (по умолчанию используют константу DEFAULT_QUALITY); десятый параметр определяет расстояние между символами в строке (используют константу DEFAULT_PITCH); одиннадцатый параметр определяет название шрифта, например Arial, Times New Roman, Courier New; и двенадцатый параметр – переменная (указатель), в которую будет возвращен результат вызова.
Ниже приведен пример создания полужирного шрифта высотой 72 пикселей класса Times New Roman.

C++
D3DXCreateFont(device, 72, 0, FW_BOLD, 0, FALSE, DEFAULT_CHARSET, OUT_DEFAULT_PRECIS, DEFAULT_QUALITY, DEFAULT_PITCH, TEXT("Times New Roman"), &font);
Pascal
D3DXCreateFont(device, 72,0, FW_BOLD, 0, false, DEFAULT_CHARSET, OUT_DEFAULT_PRECIS, DEFAULT_QUALITY, DEFAULT_PITCH , 'Times New Roman', font);

Следующий шаг – это непосредственный вывод текста на экран. Реализуется он через вызов метода DrawText() интерфейса ID3DXFont. Метод имеет шесть параметров: первый параметр представляет собой указатель на объект ID3DXSprite (значение NULL означает, что библиотека Direct3D будет самостоятельно использовать механизм спрайтов для вывода текста); второй параметр – строка вывода; третий параметр определяет количество символов в строке (значение -1 означает, что библиотека сама подсчитает длину строки); четвертый параметр задает прямоугольную область вывода текста; пятый параметр представляет собой набор флагов, с помощью которых можно разместить выводимый текст в нужных местах (слева, справа, сверху и т.д.); шестой параметр задает цвет, которым будет выведен текст. Ниже приведен пример вывода текста, который выравнивается по правой стороне прямоугольника размерами 400х300 пикселей.
C++
RECT r; r.left=0; r.top=10; r.right=400; r.bottom=300; … font->DrawText(NULL, "Тверь", -1, &r, DT_RIGHT, D3DCOLOR_XRGB(255,0,0));
Pascal
var r: TRect; … r:=Rect(0,0,400,300); font.DrawTextA(nil, 'Тверь', -1, @r, DT_RIGHT, D3DCOLOR_XRGB(255,0,0));

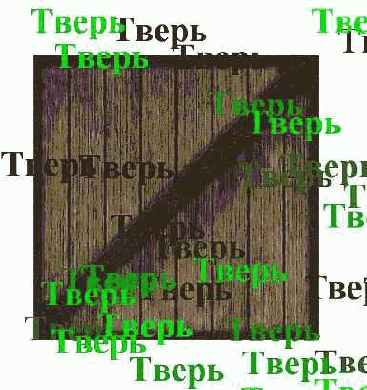

Ниже приведен пример вывода текста на поверхность, покрытую текстурой.
